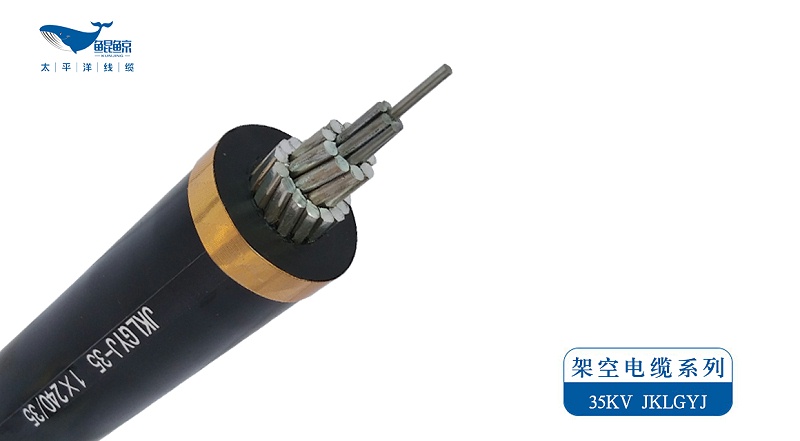

產品名稱：架空電纜

定義：單層或多層鋁股線絞合在上面擠制絕緣層的導線

一、產品說明：所謂架空電纜是相對電纜說的，就是由桿塔將導線架設在一定高度傳輸電能的線路。對于高壓輸配電網架空電纜的對地絕緣一般是靠空氣的，之前的配電線路(10kV一下除380V)一般也采用裸導線，但由于市區配電環境復雜，常常發生短路接地及雷擊線路的情況，導致供電可靠性降低，所以目前一般10kV以下架空電纜都采用絕緣導線(即導線外層包裹絕緣層)，這就是所謂的絕緣架空電纜。

架空電纜有低壓和高壓之分，一般型號分為很多種，比如路燈架空線來說，JKLYJ*10KVA*50*100，就說明了架空電纜的電壓，型號，材質，芯的截面積和長度。

二、執行標準：GB12527-90《額定電壓1kV及以下架空絕緣電纜》 GB14049-93《額定電壓10kV、35kV架空絕緣電纜》

三、架空電纜基礎參數

1、用途： 適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。

2、使用特性：

額定電壓為1KV 10KV

電纜的長期工作溫度：

聚氯乙烯(PVC)、聚乙烯(PE)絕緣應不超過70℃;交聯聚乙烯(XLPE)絕緣應不超過90℃。短路時(長持續時間不超過5秒)

電纜導體的溫度:聚氯乙烯絕緣不超過160℃;聚乙烯絕緣不超過150℃;交聯聚乙烯絕緣不超過250℃。

電纜敷設溫度不應不低于-20℃。

電纜的允許彎曲半徑：

1KV電纜

電纜外徑D<25mm……4D;電纜外徑D≥25mm……6D.

10KV電纜

單芯電纜20(D+d)±0.5%。多芯電纜15(D+d) 0.5%。

式中：D-----電纜的實際外徑;d-------導體的實際外徑。

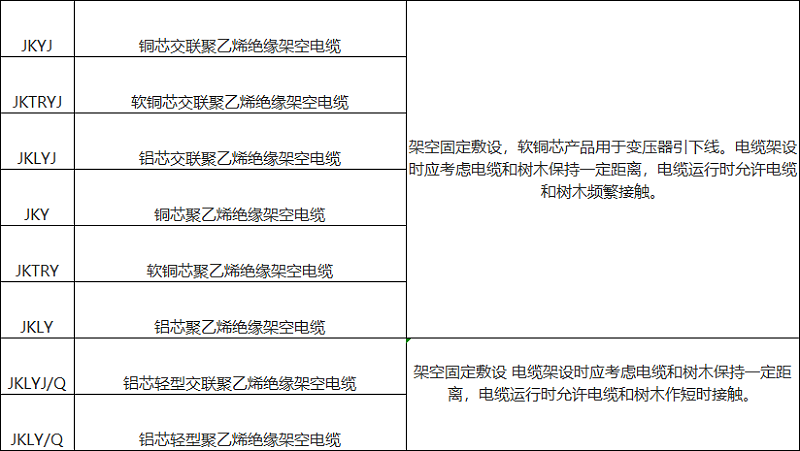

四、架空電纜常見型號

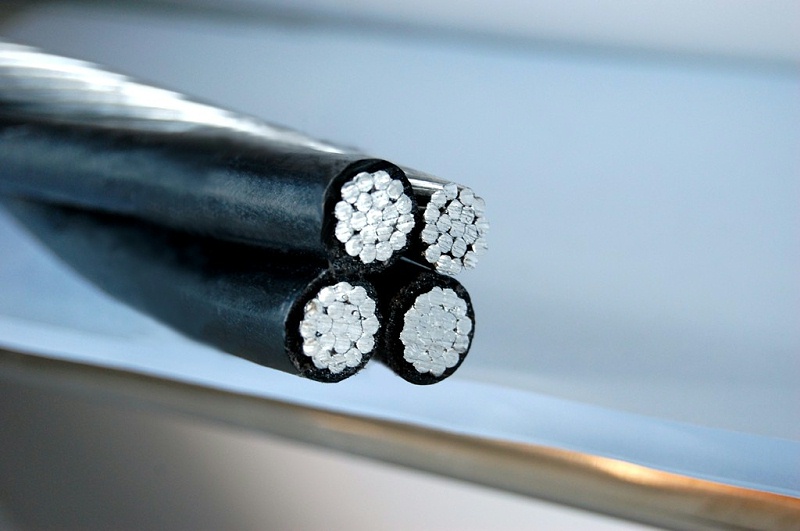

架空電纜都是單芯的，按其結構不同可分為硬鋁線結構、硬拉銅線結構、鋁合金線結構、鋼芯或鋁合金芯支撐結構和自承式三芯紋合結構(線芯可為硬鋁或硬銅線)等。具有供電可靠性高、供電安全性好、架設和維修方便和經濟性合理等主要特點。

五、適用范圍：架空絕緣電纜主要應用于城市和林區電網改造中，該產品結構簡單，使用安全，具有優良的機械、物理性能和電氣性能。耐電痕、耐沿面放電、耐大氣性能優良。同時架空電纜用于市郊長距離送電時，電纜電感值很低，線路壓降小，不要增加升壓措施，有很高的經濟效益。

六、架空電纜與普通電纜的區別

架空線：無絕緣，是裸露的金屬導體，在空中架設，以絕緣子串固定在鐵塔上，以空氣為絕緣。主要優點：成本低。缺點是占用土地資源(線路走廊)較多，影響城市市容。

普通電力電纜：采用絕緣介質將金屬導體與外界隔離，敷設在地面或地下。主要優點是，敷設較方便，占用土地資源較少，不影響城市市容;缺點是成本太高。另外，就安全性方面來說，目前行業內認為，由于材料和制造工藝等方面的原因，架空線的安全性優于普通電力電纜，其故障率也遠遠低于電力電纜。

河南太平洋線纜有限公司為您提供高品質電線電纜產品，所生產的架空電纜適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。國標品質，請新老客戶放心采購!
